■产品概述 General
JBK3系列机床控制变压器适用于交流50-60Hz，输出额定电压不超过220V，输入额定电压不超过500V作为各行各业的机械设备，一般电器的控制电源和工作照明、信号灯的电源之用。
■技术参数 Technical Index

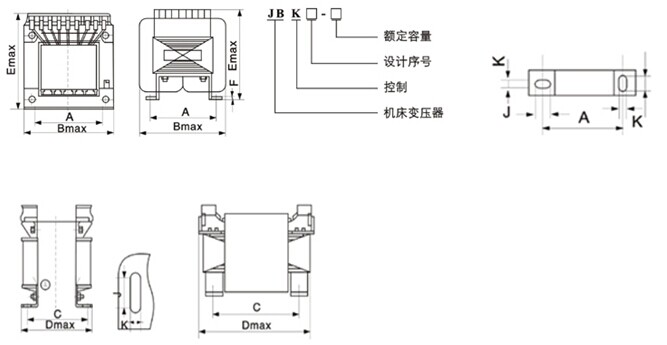

■规格型号Specitications and modeland
|
型号 |
输入电压 |
输出电压 |
安装孔距 |
安装孔KxJ |
外形尺寸mm |
|||
|
A |
C |
Bmax |
Dmax |
Emax |
||||
|
JBK3-40V/63VA |
220V 380V 根据客户需要定制 |
6V 12V 24V 36V 110V 127V 220V 380V |
56±0.4 |
51±2 |
4.8X9 |
78 |
75 |
89 |
|
JBK3-100VA |
64±0.4 |
68±2 |
4.8X9 |
85 |
90 |
91 |
||
|
JBK3-160VA |
84±0.4 |
73±2 |
5.8X11 |
96 |
97 |
105 |
||
|
JBK3-250VA |
84±0.4 |
85±2 |
5.8X11 |
96 |
105 |
105 |
||
|
JBK3-400VA |
103±0.4 |
86±2 |
7X12 |
120 |
105 |
123 |
||
|
JBK3-630VA |
128±0.5 |
86±2 |
7X12 |
150 |
105 |
145 |
||
|
JBK31000VA |
140±2 |
158±2 |
7X12 |
160 |
195 |
145 |
||
|
JBK3-1600VA |
155±2 |
180±2 |
7X12 |
180 |
225 |
155 |
||
|
JBK3-2500VA |
165±2 |
7X12 |
200 |
250 |
171 |
|||
■使用环境 Working condition
1、周围空气温度-25℃至+40℃，24小时的平均值不超过+35℃；
2、安装地点海拔不超过2000m；
3、大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以有较高的相对温度，湿月的平均湿度为90%，同时该月的月平均低温度为+25℃，并考虑到因温度变化发生在产品表面的凝露；
4、无剧烈震动和冲击振动的地方；
5、不受雨雪侵袭的地方；
6、电压波形近似正弦波。
