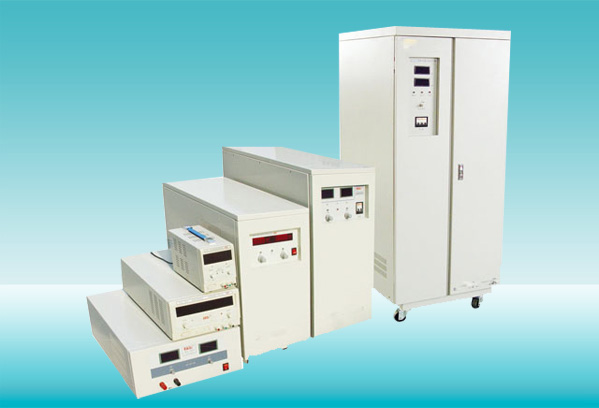

WYJ直流稳压电源操作说明书







直流稳压原理



   主电路采用悬浮放大原理,使电路调整范围宽,精度高,能保持长时间连续可靠工作(高压电源采用高压和低压串联叠加,可使输出电压做到几千伏,但调整管压降较低,可以保证调整管长期安全可靠工作,同时提高机器效率).

    调整电路是串联线性调整,由电压(电流)比较大器控制,使输出电压(电流)恒定。当恒压工作时,电压放大器对调整管和可控硅处于优先控制状态,当输入电压或负载变化时,输出电压变化量经采样送入比较放器的反相端,与同相端设定的基准电压比较放大后,经与门控制调整管和可控硅,使输出电压回到原来数值,从而达到稳压的目的。当电路恒流工作时,电流放大器优先工作,其控制原理和恒压控制完全相同。电路工作状态可自动转换,当负载电流在设定范围内时,电路工作在恒压状态。当负载超过设定值或短路时,电路退出稳压状态,自动转换为稳流状态。当负载电流回到设定范围内或开路时,电路自动转换为稳压状态。本电路工作在稳压状态时,稳流电路处于待机状态。工作在稳流状态时,稳压电路起限压作用。

使用方法

1、将本机电源接入市电(220V),打开电源开关,此时面板上有电压和电流值显示(LED)。

2、调节“电压调节”旋钮,使输出电压达到设定值,此时稳压指示绿灯亮,稳流灯红灯不亮,电路工作在稳压状态;若电压达不到设定值,此时稳

流灯已亮,应顺时针轻旋“电流调节”旋钮,直至稳流灯熄灭即可达致电压设定值。

1、负载接到输出接线柱正负端,调节“电流调节”旋钮,使输出电流达到设定值,此时稳流指示灯亮,稳压灯绿灯不亮,应顺时针轻旋“电压调节”旋钮,直至稳流灯亮即可达到电流设定值;如仍达不到电流设定值可能输出负载不够,应加大负载重新设定。

2、当机器发生故障或外界原因使输出电压超过设定值时,机器报警并切断输出。

3、输出电压表指示单位为:伏特;输出电流表指示单位为:安培。

使用注意事项

1、使用前请详细阅读说明书

 2、本电源具有完善的电流保护功能,当超载时,输出电流将被限制在已设置的最大电流值,并不再增加,但不能长期处     在短路状态。



3、本电源具有完善的过压保护功能,当输出电压超过设定值时,机器报警并切断输出如长期不用,请将电源放在通风干燥处,并保持清洁。
